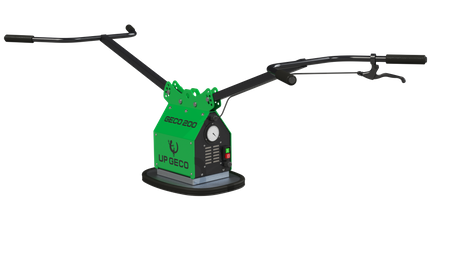

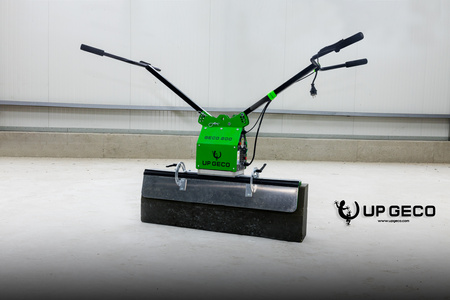

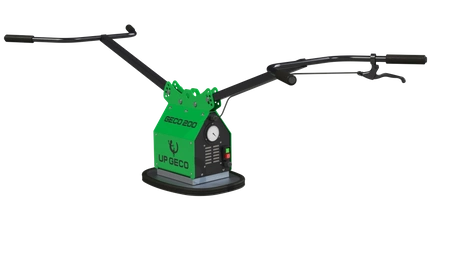

Vakuum-Bordsteinversetzgerät GECO 200 BS – Bordstein-Set
- Set ausschließlich für Bordsteine, Randsteine und Kabelkanäle. GECO 200 BS mit verstellbarer Saugplatte 90–180° und Kettengehänge WLL 1,12 t. Tragfähigkeit 180 kg, für Bagger und Radlader.
Garantieprinzipien
Melden Sie uns einen Geräteausfall.
Bereiten Sie das Gerät für die Abholung durch den Kurier vor.
Wir verwenden Originalteile für Reparaturen.
Wir senden das funktionsfähige Gerät kostenlos zurück.
Vakuum-Bordsteinversetzgerät GECO 200 BS – Bordstein-Set
Vakuum-Bordsteinversetzgerät GECO 200 BS – Bordstein-Set
Verwendungszweck – ausschließlich Bordsteine
Das Set ist ausschließlich für das bodennahe Versetzen von Bordsteinen, Randsteinen, Grenzsteinen und Kabelkanälen aus Beton oder Granit bestimmt.
Das Set ist nicht für Pflastersteine, Terrassenplatten oder andere Baumaterialien bestimmt. Für diese Anwendungen dienen die Standard-Sets GECO mit Universal-Saugplatten.
Das Versetzgerät darf nur für das bodennahe Versetzen von Bordsteinen eingesetzt werden.
Lieferumfang
- Vakuumhebegerät GECO 200 (230 V, 1500 W, 35 kPa)

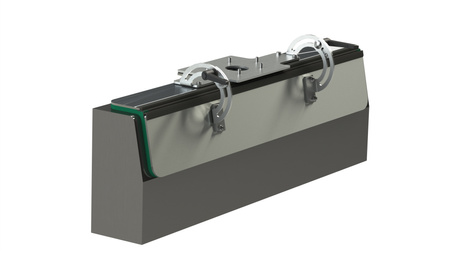

- Verstellbare Bordstein-Saugplatte (Verstellung 90–180°, Bordsteine 12–15 cm)
- Kettengehänge WLL 1,12 t, Länge 3,0 m, mit Verkürzungsklauenhaken
- Sicherungskette für die Last
Das Set enthält keine Universal-Saugplatten für Pflaster und Platten.
Technische Daten
| Parameter | Wert |
|---|---|
| Eigengewicht | 18 kg |
| Antrieb | 230 V / 50 Hz |
| Turbinenleistung | 1500 W |
| Betriebsunterdruck | 35 kPa (0,35 bar) |
| Zul. Tragfähigkeit mit Bordstein-Saugplatte | 180 kg |
| Bordsteine (Breite) | 12–15 cm |
| Winkelverstellung der Saugplatte | stufenlos, 90–180° |
| Kettengehänge – WLL | 1,12 t (1120 kg) |
| Kettenlänge | 3,0 m |
| Greif- / Lösezeit | 0,5 s / 0,3 s |
Tragfähigkeit der Bordstein-Saugplatte
| 0,25 bar | 0,30 bar | 0,35 bar | 0,40 bar |
|---|---|---|---|
| 120 kg | 150 kg | 180 kg | 200 kg |
Bei einem Betriebsunterdruck von 35 kPa (0,35 bar) beträgt die zulässige Tragfähigkeit 180 kg.
Anwendung
Verlegen von Straßen- und Gehwegbordsteinen, Rasenkantensteinen, Grenzsteinen und Kabelkanälen. Betrieb am Trägergerät – Bagger, Minibagger oder Radlader, das das Gewicht des Steins aufnimmt.
Arbeitssicherheit
Das Kettengehänge hat eine zulässige Tragfähigkeit von WLL 1,12 t (1120 kg) – ein Vielfaches der maximalen Last der Bordstein-Saugplatte (180 kg). Begrenzend ist stets der Unterdruck, nicht das Gehänge.
Der Führungsgriff ermöglicht es dem Bediener, den Bordstein zu positionieren, ohne sich in den Gefahrbereich unterhalb des Baggerarms oder des Hubgerüstes bei Radladern zu begeben.
Die Sicherungskette ist bei angehängtem Betrieb immer zu verwenden.
