Bordsteinverlegung mit der verstellbaren Saugplatte UP GECO
Bordsteinverlegung mit der verstellbaren Saugplatte UP GECO
Für Bordsteine mit 12–15 cm Breite. Winkelverstellung 90–180°. Tragkraft bis 200 kg. Stahlkonstruktion mit Pulverbeschichtung, werkzeuglose Montage am GECO 200 Vakuumheber.
Einsatzbereiche der Bordssteinsaugplatte
Bau von Fußwegen und Fahrbahnen
Die Saugplatte beschleunigt und präzisiert die Bordsteinverlegung entlang von Straßen, Wegen und Plätzen.
Arbeiten an Stützmauern
Die 90–180° Winkelverstellung ermöglicht Arbeiten an Stellen, wo konventionelles Gerät nicht ausreicht.
Verlegung an Wänden und Rändern
Der Bediener stellt den Arbeitswinkel den Geländebedingungen an – keine Adapter oder Verlängerungen notwendig.
Abschlussarbeiten
Wo Präzision und Wiederholgenauigkeit entscheidend sind – die Platte minimiert mechanischen Kontakt mit Fertigteiloberflächen.
Montage der Saugplatte am GECO 200 Heber
Heber umdrehen
Den GECO 200 Heber vorsichtig mit der Unterseite nach oben auf einer stabilen Unterlage ablegen.
Dichtung reinigen
Dichtung (Element 13) vor der Montage reinigen. Sie muss trocken und sauber sein – das ist Voraussetzung für die Dichtheit der Verbindung.
Saugplatte positionieren
Saugplatte (Element 7) auf die Montageplatte (Element 3) des Hebers legen. Die Dichtung muss sich dazwischen befinden.
Schrauben anziehen
Saugplatte mit Schrauben ISO 7380 M8×20 (Element 14) mit einem Anzugsmoment von 23 Nm festschrauben.
Verwendung der Bordssteinsaugplatte
Arbeitswinkel einstellen
Plattenwinkel zwischen 90–180° den Montagebedingungen anpassen – an Wand, Stützmauer oder Fahrbahnrand.
Aktivieren und Bordstein heben
Heber per Knopf aktivieren. Gerät auf den Bordstein absenken – das Element wird automatisch durch die Saugplatte angesaugt.
Positionieren und Unterdruck lösen
Bordstein an die Zielposition bewegen. Dann den Hebel neben dem Griff drücken, um den Unterdruck zu lösen und das Element abzusetzen.

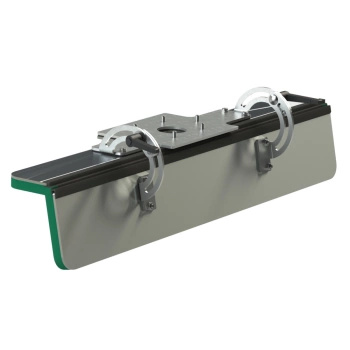

Verstellbare Saugplatte für Bordsteine – Produkt
Verstellbare Saugplatte für Bordsteine max 120/200 kg
- Marke: UP GECO
- Serie: GECO 200
- Tragkraft: 120 / 200 kg
- Winkelverstellung: 90–180°
- Bordsteine: Breite 12–15 cm
- Konstruktion: Stahl mit Pulverbeschichtung
- Garantie: 1 Jahr Herstellergarantie
- EAN: 5903314801477
Häufig gestellte Fragen
Für welche Bordsteinbreite ist die UP GECO Saugplatte geeignet?
Die Saugplatte ist optimal für Bordsteine mit einer Breite von 12–15 cm ausgelegt.
Wie hoch ist die maximale Tragkraft?
Bis zu 120 kg in der Standardversion und bis zu 200 kg in der verstärkten Version, abhängig von der GECO 200-Konfiguration.
Ist für die Montage Werkzeug erforderlich?
Der Bediener kann das Zubehör in wenigen Minuten selbstständig wechseln, ohne zusätzliche Adapter oder Verlängerungen.
Welchen Winkelverstellbereich hat die Platte?
Der Einstellmechanismus ermöglicht eine stufenlose Winkelverstellung zwischen 90–180°, was Arbeiten an Fahrbahnrändern, Wänden und Stützmauern erleichtert.
Welche Garantie hat die UP GECO Saugplatte?
Der Hersteller gewährt 1 Jahr Garantie ab Kaufdatum, einschließlich Reparatur oder Gerätetausch mit Kurierabholung an Ihrer Adresse.
Verstellbare Saugplatte für Bordsteine bestellen
Stahlkonstruktion, Winkelverstellung 90–180°, Tragkraft bis 200 kg. 1 Jahr Herstellergarantie.
