Układanie kostki brukowej z użyciem technologii próżniowej
Technologia próżniowa eliminuje największe problemy przy układaniu kostki brukowej: przeciążenie kręgosłupa, ryzyko pęknięcia materiału i wolne tempo pracy. Chwytaki GECO 200 i GECO 300 – zaprojektowane i produkowane w Polsce – zmieniają sposób, w jaki brukarze pracują każdego dnia.
Jak działa technologia próżniowa przy układaniu kostki
Chwytak próżniowy GECO to profesjonalne ręczne urządzenie podciśnieniowe przeznaczone do podnoszenia i układania kostki brukowej, płyt chodnikowych i tarasowych, płyt granitowych, gresowych, betonowych, krawężników i prefabrykatów. Turbina elektryczna (230V) generuje podciśnienie 35 kPa dzięki trzemu stopniom sprężania – wystarczające do przenoszenia nawet materiałów o dużej porowatości.
Urządzenie aktywuje się jednym przyciskiem. Dwie osoby unoszą chwytak za uchwyty i opuszczają go na docelowy element – kostka zasysana jest automatycznie przez płytę ssącą. Po przeniesieniu element opuszcza się i zwalnia ssanie przez naciśnięcie dźwigni zwalniającej umieszczonej przy uchwycie. Regulowane uchwyty pozwalają dostosować urządzenie do wzrostu operatora i ułatwiają pracę w trudnych warunkach, na przykład na schodach.
Obsługa chwytaka – krok po kroku
Włącz urządzenie
Jednym przyciskiem uruchamiasz turbiny próżniowe. Przed rozpoczęciem pracy upewnij się, że wszystkie elementy zestawu są na miejscu i w dobrym stanie, a uszczelka między płytą ssącą a płytą mocującą jest czysta.
Przyłóż chwytak do elementu
Dwie osoby unoszą urządzenie za uchwyty i opuszczają na docelowy element. Kostka lub płyta zasysana jest automatycznie – czas chwytu 0,5 sekundy. Zielona kontrolka potwierdza bezpieczne podciśnienie.
Przenieś element w docelowe miejsce
Bezpiecznie manipuluj elementem – przenoś kostkę nad wyznaczone miejsce. Regulowane uchwyty zmniejszają obciążenie układu mięśniowo-szkieletowego operatorów.
Opuść i zwolnij ładunek
Opuść element na docelowe miejsce i naciśnij dźwignię zwalniającą umieszczoną przy uchwycie – czas zwolnienia 0,3 sekundy. Kostka bezpiecznie opada na podsypkę.
⚠ Ważne – monitorowanie pracy urządzenia
Podczas pracy regularnie obserwuj lampki ostrzegawcze. Czerwona lampka sygnalizuje zbyt wysoką temperaturę – przerwij pracę i umożliwij chwytakowi odpoczynek przez wentylację. Nigdy nie podnoś elementów przy aktywnym sygnale czerwonym. Jeśli przenoszony ładunek jest porowaty lub ma pęknięcia i wgłębienia, może nie być możliwe jego przeniesienie – sprawdź dobór płyty ssącej.
Chwytaki GECO do układania kostki brukowej

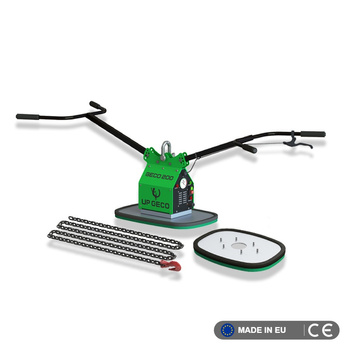

GECO Vacu-200
- Udźwig do 200 kg
- Waga urządzenia: tylko 18 kg
- Turbina 1500 W, podciśnienie 35 kPa
- Czas chwytu 0,5 s / zwolnienia 0,3 s
- Zasilanie 230V (standardowe gniazdko)
- Wymienne płyty ssące – różne formaty
- Gwarancja producenta 12 miesięcy
- Produkowany w Polsce
GECO Vacu-300
- Udźwig do 300 kg
- Waga urządzenia: tylko 18 kg
- Turbina 1850 W, podciśnienie 35 kPa
- Czas chwytu 0,5 s / zwolnienia 0,3 s
- Zasilanie 230V (standardowe gniazdko)
- Wymienne płyty ssące – różne formaty
- Gwarancja producenta 12 miesięcy
- Produkowany w Polsce
Płyty ssące – dobór do rodzaju kostki
Wymienne płyty ssące to kluczowy element systemu GECO. Między płytą ssącą a płytą mocującą chwytaka musi znajdować się uszczelka – należy ją wyczyścić przed montażem. Płytę ssącą przykręca się śrubami ISO 7380 M8x20 z momentem 23 Nm. Jeśli krawędź uszczelniająca płyty ssącej jest uszkodzona, wymień płytę ssącą przed dalszą pracą.
💡 Dobór płyty ssącej
Do kostki betonowej standardowej wystarczy płyta 400x300 mm (udźwig 100/160 kg). Do większych płyt używaj płyty 600x375 mm (200/320 kg) lub 270x780 mm – wąskiej (200/320 kg), idealna do stopnic schodowych i dużych elementów, do krawężników używaj dedykowanej płyty ssącej . Przy materiałach o dużej porowatości lub chropowatości zawsze sprawdź stan uszczelki – zużyta uszczelka znacząco obniża skuteczność podciśnienia. Sprawdź pełną ofertę płyt ssących i uszczelek UP GECO.
GECO Cart – kiedy i jak go używać
Wózek Brukarski GECO Cart – mobilna platforma do trudnych miejsc
GECO Cart to mobilna platforma do przenoszenia i manewrowania płytami betonowymi, granitowymi i kamiennymi w trudno dostępnych miejscach. Jego główna siła to praca przy ścianach i w kątach wewnętrznych oraz przy pracach poprawkowych – tam gdzie inne rozwiązania nie dają rady. Kompaktowa konstrukcja i solidne kółka umożliwiają swobodne manewrowanie nawet w ciasnych przestrzeniach. Wózek jest kompatybilny z chwytakami GECO 200 i GECO 300 – chwytak mocuje się na specjalnym uchwycie, eliminując konieczność manualnego przenoszenia ciężkich elementów.
Jakie materiały można układać technologią próżniową GECO?
Chwytaki GECO 200 i GECO 300 są przeznaczone do podnoszenia i układania:
Kostki brukowej – betonowej i granitowej wszystkich formatów i grubości. Płyt chodnikowych i tarasowych – betonowych, gresowych i ceramicznych. Płyt granitowych i z kamienia naturalnego. Krawężników i prefabrykatów betonowych. Elementów o dużej porowatości – pod warunkiem zastosowania odpowiedniej płyty ssącej.
💡 Kiedy chwytak próżniowy może nie zadziałać?
Jeżeli przenoszony ładunek jest silnie porowaty lub ma pęknięcia i głębokie wgłębienia, może nie być możliwe jego przeniesienie tym chwytakiem. W takim przypadku skontaktuj się z nami – dobierzemy odpowiednią płytę ssącą lub zaproponujemy inne rozwiązanie.
Najczęściej zadawane pytania
Ile osób potrzeba do obsługi chwytaka próżniowego GECO?
Chwytak GECO 200 i GECO 300 obsługiwany jest przez dwie osoby – jedna uruchamia urządzenie i przystawia je do elementu, druga wspiera przenoszenie. Urządzenie aktywuje się jednym przyciskiem, element zasysany jest automatycznie.
Czy chwytak GECO nadaje się do kostki granitowej?
Tak – wymienne płyty ssące GECO pozwalają na przenoszenie kostki betonowej, granitowej, gresowej i płyt chodnikowych. Do powierzchni szorstkich lub porowatych dobieramy odpowiednią płytę ssącą z właściwą uszczelką. Turbina generuje 35 kPa podciśnienia, co wystarcza nawet do materiałów o dużej porowatości.
Jak szybko chwytak GECO chwyta i zwalnia element?
Czas chwytu wynosi 0,5 sekundy, czas zwolnienia 0,3 sekundy. Element zwalniany jest przez naciśnięcie dźwigni zwalniającej umieszczonej przy uchwycie.
Jakie napięcie jest wymagane do pracy chwytaka GECO?
Oba modele – GECO 200 i GECO 300 – działają na standardowym napięciu 230V, kompatybilnym z większością instalacji elektrycznych na placach budowy i w ogrodach.
Co zrobić gdy zaświeci się czerwona lampka podczas pracy?
Czerwona lampka ostrzegawcza sygnalizuje zbyt wysoką temperaturę urządzenia. Przerwij pracę i umożliwij chwytakowi odpoczynek przez wentylację. Nie podnoś elementów przy aktywnym sygnale czerwonym.
Czy GECO Cart służy do zdejmowania kostki z palety?
Nie – GECO Cart jest mobilną platformą do przenoszenia i manewrowania płytami w trudno dostępnych miejscach: przy ścianach, w kątach wewnętrznych i przy pracach poprawkowych. Do transportu kostki z palety służą bezpośrednio chwytaki GECO 200 i GECO 300.
Czy można używać chwytaka GECO na schodach?
Tak – regulowane uchwyty GECO pozwalają na dostosowanie urządzenia do wzrostu operatora i ułatwiają pracę w trudnych warunkach, w tym na schodach. Niezależna regulacja każdego ramienia chwytu umożliwia ergonomiczną pracę operatorów o różnym wzroście.
Jaka jest gwarancja na chwytaki GECO?
Producent gwarantuje naprawę lub wymianę sprzętu do 12 miesięcy od daty zakupu. W przypadku awarii – zgłoś usterkę, przygotuj urządzenie do odbioru kurierem, a naprawione urządzenie zostanie odesłane bezpłatnie przy użyciu oryginalnych części.
Wybierz właściwy chwytak dla swojej firmy
GECO 200 do standardowej kostki brukowej, GECO 300 do cięższych elementów. Produkowane w Polsce, dostawa do całej Europy.
Polecane

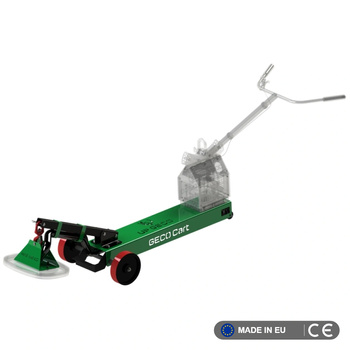

Wózek Brukarski z Przyssawką Próżniową GECO Cart

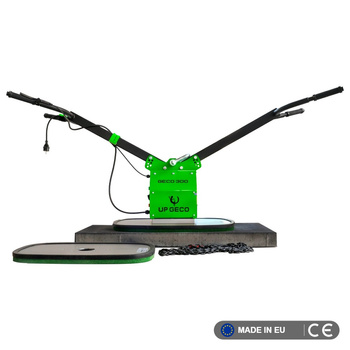

Chwytak próżniowy do płyt i kostki brukowej GECO 300 + płyty ssące
