Pose de bordures avec la plaque ventouse réglable UP GECO
Pose de bordures avec la plaque ventouse réglable UP GECO
Pour bordures de 12–15 cm de large. Réglage d'angle 90–180°. Capacité de levage jusqu'à 200 kg. Construction acier avec revêtement poudre, montage sans outils sur le lève-charge GECO 200.
Domaines d'application de la plaque ventouse à bordures
Construction de voies piétonnes et routières
La plaque ventouse accélère et améliore la précision de pose des bordures le long des routes, chemins et places.
Travaux près des murs de soutènement
Le réglage d'angle 90–180° permet de travailler là où les équipements classiques sont insuffisants.
Pose le long des murs et des rives
L'opérateur adapte l'angle de travail aux conditions du terrain – sans adaptateurs ni rallonges supplémentaires.
Travaux de finition
Où la précision et la répétabilité de la pose sont essentielles – la plaque minimise le contact mécanique avec les surfaces préfabriquées.
Montage de la plaque ventouse sur le lève-charge GECO 200
Retourner le lève-charge
Poser délicatement le lève-charge GECO 200 en position inversée, dessous vers le haut, sur une surface stable.
Nettoyer le joint
Nettoyer le joint (élément 13) avant le montage. Il doit être sec et propre – c'est la condition d'étanchéité de l'assemblage.
Placer la plaque ventouse
Poser la plaque ventouse (élément 7) sur la plaque de montage (élément 3). Le joint doit impérativement se trouver entre les deux.
Serrer les vis
Fixer la plaque ventouse avec des vis ISO 7380 M8×20 (élément 14) avec un couple de serrage de 23 Nm.
Utilisation de la plaque ventouse à bordures
Régler l'angle de travail
Régler l'angle de la plaque entre 90–180° selon les conditions de pose – le long d'un mur, d'un mur de soutènement ou d'un bord de chaussée.
Activer et soulever la bordure
Activer le lève-charge par le bouton. Abaisser l'appareil sur la bordure – l'élément est automatiquement aspiré par la plaque ventouse.
Positionner et relâcher la ventouse
Déplacer la bordure vers la position cible. Appuyer sur le levier près de la poignée pour relâcher la ventouse et poser l'élément.
Plaque ventouse réglable pour bordures – produit

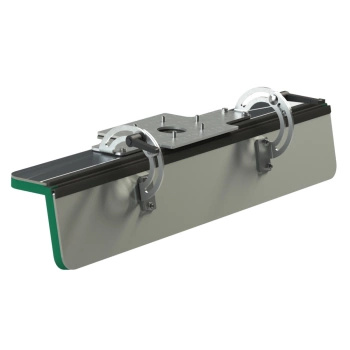

Plaque ventouse réglable pour bordures max 120/200 kg
- Marque : UP GECO
- Série : GECO 200
- Capacité : 120 / 200 kg
- Réglage d'angle : 90–180°
- Bordures : largeur 12–15 cm
- Construction : Acier avec revêtement poudre
- Garantie : 1 an fabricant
- EAN : 5903314801477
Foire aux questions
Pour quelle largeur de bordures la plaque ventouse UP GECO est-elle adaptée ?
La plaque ventouse est optimalement adaptée aux bordures d'une largeur de 12–15 cm.
Quelle est la capacité de levage maximale ?
Jusqu'à 120 kg en version standard et jusqu'à 200 kg en version renforcée, selon la configuration du lève-charge GECO 200.
Le montage de la plaque ventouse nécessite-t-il des outils ?
L'opérateur peut changer l'accessoire de façon autonome en quelques minutes, sans adaptateurs ni rallonges supplémentaires.
Quelle est la plage de réglage de l'angle de travail ?
Le mécanisme permet un réglage continu entre 90–180°, facilitant le travail en bord de chaussée, le long des murs et des murs de soutènement.
Quelle est la garantie de la plaque ventouse UP GECO ?
Le fabricant offre une garantie de 1 an à compter de la date d'achat, couvrant la réparation ou le remplacement avec collecte par coursier à votre adresse.
Commander la plaque ventouse réglable pour bordures
Construction acier, réglage d'angle 90–180°, capacité de levage jusqu'à 200 kg. Garantie 1 an du fabricant.
