Pflastersteine verlegen mit Vakuumtechnologie
Technischer Ratgeber · UP GECO
Pflastersteine verlegen mit Vakuumtechnologie
Vakuumtechnologie beseitigt die größten Probleme beim Pflastern: Rückenbelastung, Bruchrisiko und langsames Arbeitstempo. Die GECO 200 und GECO 300 Heber – entworfen und gefertigt in Polen – verändern die tägliche Arbeit von Pflasterern grundlegend.
Wie Vakuumtechnologie beim Pflastern funktioniert
Der GECO Vakuumheber ist ein professionelles handgeführtes Vakuumgerät zum Heben und Verlegen von Pflastersteinen, Geh- und Terrassenplatten, Granit-, Feinsteinzeug- und Betonplatten, Bordsteinen und Fertigteilen. Die Elektroturbine (230V) erzeugt durch drei Kompressionsstufen 35 kPa Unterdruck – ausreichend auch für hochporöse Materialien.
Das Gerät wird mit einer Taste aktiviert. Zwei Personen heben den Greifer an den Griffen und setzen ihn auf das Zielelement – der Pflasterstein wird automatisch vom Saugteller angesaugt. Nach dem Versetzen wird das Element abgesenkt und die Saugung durch Drücken des Lösehebels am Griff freigegeben. Verstellbare Griffe ermöglichen die Anpassung an die Körpergröße des Bedieners und erleichtern die Arbeit unter schwierigen Bedingungen, zum Beispiel auf Treppen.
Gerätebedienung – Schritt für Schritt
Gerät einschalten
Mit einer Taste die Vakuumturbinen starten. Vor Arbeitsbeginn sicherstellen, dass alle Komponenten vorhanden und in gutem Zustand sind, und dass die Dichtung zwischen Saugteller und Montageplatte sauber ist.
Heber auf das Element aufsetzen
Zwei Personen heben das Gerät an den Griffen und setzen es auf das Zielelement. Der Pflasterstein wird automatisch angesaugt – Greifzeit 0,5 Sekunden. Die grüne Kontrollleuchte bestätigt sicheren Unterdruck.
Element an die Zielposition transportieren
Element sicher handhaben – Pflasterstein über die vorgesehene Stelle führen. Verstellbare Griffe reduzieren die Belastung des Bewegungsapparats der Bediener.
Element absenken und lösen
Element auf die Zielposition absenken und den Lösehebel am Griff drücken – Lösezeit 0,3 Sekunden. Der Pflasterstein setzt sich sicher auf das Bettungsmaterial.
⚠ Wichtig – Geräteüberwachung während des Betriebs
Während der Arbeit die Warnleuchten regelmäßig beobachten. Die rote Leuchte signalisiert eine zu hohe Gerätetemperatur – Arbeit unterbrechen und dem Heber durch Belüftung eine Abkühlpause gönnen. Niemals Elemente bei aktivem roten Signal anheben. Wenn das zu transportierende Element hochporös ist oder Risse und Vertiefungen aufweist, ist ein Transport möglicherweise nicht möglich – Saugtellerauswahl überprüfen.
GECO Heber für Pflasterarbeiten

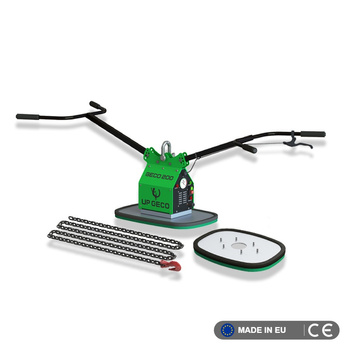

GECO Vacu-200
- Tragkraft bis 200 kg
- Gewicht: nur 18 kg
- Turbine 1500 W, Unterdruck 35 kPa
- Greifen 0,5 s / Lösen 0,3 s
- 230V Stromversorgung (Standardsteckdose)
- Austauschbare Saugteller – verschiedene Formate
- 12 Monate Herstellergarantie
- Hergestellt in Polen

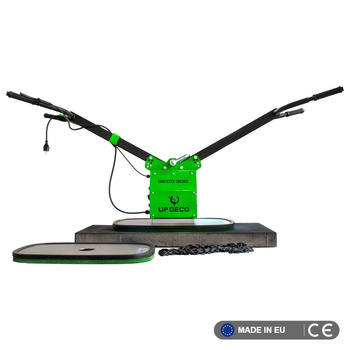

GECO Vacu-300
- Tragkraft bis 300 kg
- Gewicht: nur 18 kg
- Turbine 1850 W, Unterdruck 35 kPa
- Greifen 0,5 s / Lösen 0,3 s
- 230V Stromversorgung (Standardsteckdose)
- Austauschbare Saugteller – verschiedene Formate
- 12 Monate Herstellergarantie
- Hergestellt in Polen
Saugteller – Auswahl nach Pflastertyp
Austauschbare Saugteller sind das Kernelement des GECO-Systems. Zwischen Saugteller und Montageplatte des Hebers muss eine Dichtung vorhanden sein – vor der Montage reinigen. Der Saugteller wird mit ISO 7380 M8x20 Schrauben mit 23 Nm Anzugsmoment befestigt. Wenn die Dichtkante des Saugtellers beschädigt ist, vor Weiterarbeit austauschen.
💡 Saugteller-Auswahl
Für Standard-Betonpflastersteine reicht der 400x300 mm Teller (Tragkraft 100/160 kg). Für größere Platten den 600x375 mm Teller (200/320 kg) oder den schmalen 270x780 mm Teller (200/320 kg) verwenden – ideal für Treppenstufen und große Elemente. Für Bordsteine den speziellen Bordstein-Saugteller verwenden. Bei hochporösen oder rauen Materialien immer den Dichtungszustand prüfen – eine verschlissene Dichtung reduziert die Saugwirkung erheblich. Das vollständige Sortiment an UP GECO Saugtellern und Dichtungen ansehen.
GECO Cart – wann und wie einsetzen

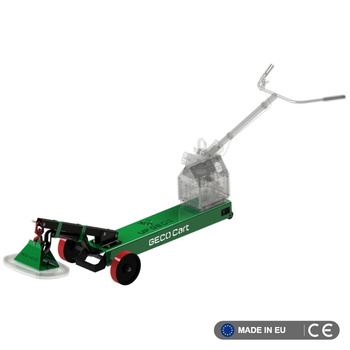

GECO Cart Pflasterwagen – mobile Plattform für schwer zugängliche Stellen
Der GECO Cart ist eine mobile Plattform zum Transport und Manövrieren von Beton-, Granit- und Steinplatten an schwer zugänglichen Stellen. Seine Stärke liegt vor allem bei der Arbeit entlang von Wänden und in Innenecken sowie bei Reparaturarbeiten – dort wo andere Lösungen versagen. Kompakter Rahmen und robuste Räder ermöglichen freies Manövrieren auch auf engstem Raum. Der Wagen ist kompatibel mit GECO 200 und GECO 300 Hebern – der Heber wird auf einer speziellen Halterung befestigt, was das manuelle Tragen schwerer Elemente überflüssig macht.
Häufig gestellte Fragen
Wie viele Personen werden zur Bedienung des GECO Vakuumhebers benötigt?
Der GECO 200 und GECO 300 wird von zwei Personen bedient – eine aktiviert das Gerät und setzt es auf das Element, die andere unterstützt den Transport. Das Gerät wird mit einer Taste aktiviert; das Element wird automatisch angesaugt.
Ist der GECO Heber für Granitpflastersteine geeignet?
Ja – austauschbare Saugteller ermöglichen die Handhabung von Beton-, Granit-, Feinsteinzeug- und Pflasterplatten. Für raue oder poröse Oberflächen wird der passende Saugteller mit richtiger Dichtung gewählt. Die Turbine erzeugt 35 kPa Unterdruck, ausreichend auch für hochporöse Materialien.
Wie schnell greift und löst der GECO Heber ein Element?
Greifzeit 0,5 Sekunden, Lösezeit 0,3 Sekunden. Das Element wird durch Drücken des Lösehebels neben dem Griff freigegeben.
Welche Spannung benötigt der GECO Heber?
Beide Modelle – GECO 200 und GECO 300 – arbeiten mit Standard-230V-Spannung, kompatibel mit den meisten Elektroanlagen auf Baustellen und in Gärten.
Was tun, wenn die rote Warnleuchte aufleuchtet?
Die rote Warnleuchte signalisiert eine zu hohe Gerätetemperatur. Arbeit unterbrechen und dem Heber durch Belüftung eine Abkühlpause gönnen. Niemals Elemente bei aktivem roten Signal anheben.
Dient der GECO Cart zum Abnehmen von Pflastersteinen von der Palette?
Nein – der GECO Cart ist eine mobile Plattform für Transport und Manövrieren an schwer zugänglichen Stellen: entlang von Wänden, in Innenecken und bei Reparaturarbeiten. Zum direkten Transport von Pflastersteinen von der Palette werden die GECO 200 und GECO 300 Heber verwendet.
Kann der GECO Heber auf Treppen eingesetzt werden?
Ja – verstellbare Griffe ermöglichen die Anpassung an die Körpergröße des Bedieners und erleichtern die Arbeit unter schwierigen Bedingungen, auch auf Treppen. Die unabhängige Einstellung jedes Griffarms ermöglicht ergonomisches Arbeiten für Bediener unterschiedlicher Körpergröße.
Welche Garantie gilt für GECO Heber?
Der Hersteller garantiert Reparatur oder Austausch innerhalb von 12 Monaten ab Kaufdatum. Im Störungsfall Defekt melden, Gerät zur Abholung durch Kurier vorbereiten – das reparierte Gerät wird kostenlos mit Originalteilen zurückgeschickt.
Wählen Sie den richtigen Heber für Ihr Unternehmen
GECO 200 für Standard-Pflastersteine, GECO 300 für schwerere Elemente. Hergestellt in Polen, Lieferung in ganz Europa.
