Vakuový zvedák obrubníků GECO 300 BS – obrubníková sada
- Sada výhradně pro obrubníky, krajníky a kabelové žlaby. GECO 300 BS s nastavitelnou přísavnou deskou 90–180° a řetězovým vazákem WLL 1,12 t. Nosnost 180 kg, práce na rypadle nebo nakladači.
Vakuový zvedák obrubníků GECO 300 BS – obrubníková sada
Vakuový zvedák obrubníků GECO 300 BS – obrubníková sada
Určení – výhradně obrubníky
Sada je určena výhradně pro pokládku obrubníků, krajníků, hraničních kamenů a kabelových žlabů při zemi, z betonu nebo žuly.
Sada není určena pro zámkovou dlažbu, terasové desky ani jiné stavební materiály. Pro tato použití slouží standardní sady GECO s univerzálními přísavnými deskami.
Zařízení se smí používat výhradně pro pokládku obrubníků při zemi.
Sada obsahuje

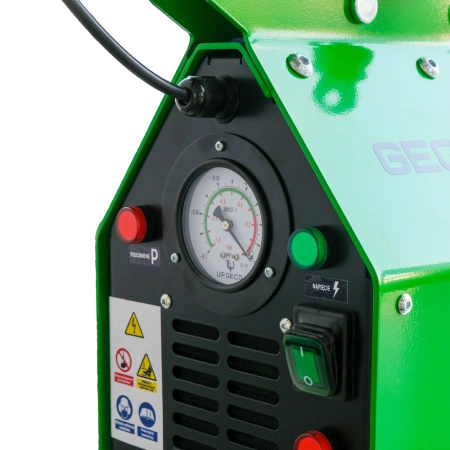

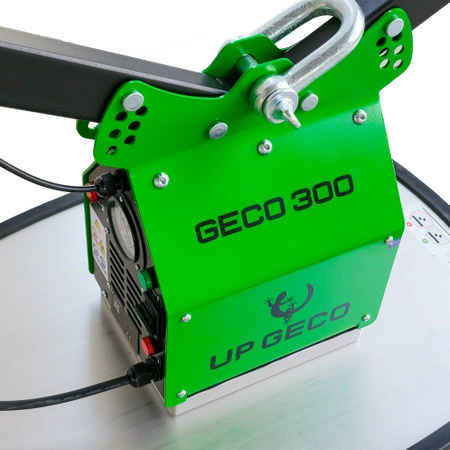

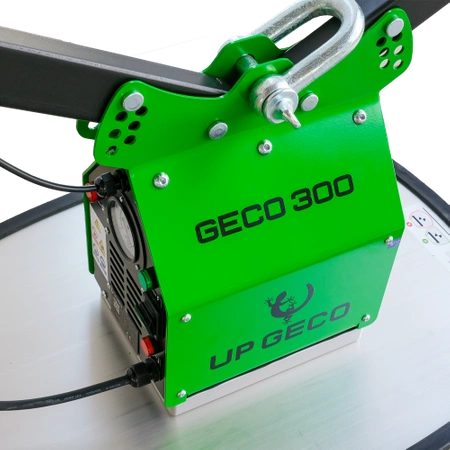

- Vakuový zvedák GECO 300 (230 V, 1850 W, 35 kPa)

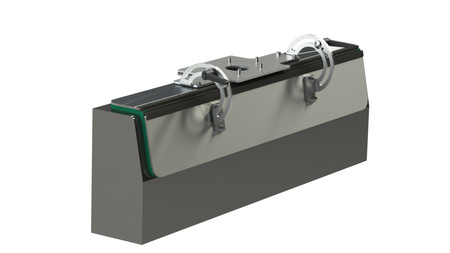

- Nastavitelnou přísavnou desku na obrubníky (nastavení 90–180°, obrubníky 12–15 cm)
- Řetězový vazák WLL 1,12 t, délka 3,0 m, se zkracovacím hákem
- Zajišťovací řetěz břemene
Sada neobsahuje univerzální přísavné desky na dlažbu a desky.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Hmotnost zařízení | 18 kg |
| Napájení | 230 V / 50 Hz |
| Výkon turbíny | 1850 W |
| Pracovní podtlak | 35 kPa (0,35 bar) |
| Přípustná nosnost s deskou na obrubníky | 180 kg |
| Obrubníky (šířka) | 12–15 cm |
| Nastavení úhlu desky | plynulé, 90–180° |
| Řetězový vazák – WLL | 1,12 t (1120 kg) |
| Délka řetězu | 3,0 m |
| Čas uchopení / uvolnění | 0,5 s / 0,3 s |
Nosnost desky na obrubníky
| 0,25 bar | 0,30 bar | 0,35 bar | 0,40 bar |
|---|---|---|---|
| 120 kg | 150 kg | 180 kg | 200 kg |
Při pracovním podtlaku 35 kPa (0,35 bar) činí přípustná nosnost 180 kg.
Použití
Pokládka silničních a chodníkových obrubníků, zahradních krajníků, hraničních kamenů a kabelových žlabů. Práce na nosiči – rypadle, minirypadle nebo nakladači, který přebírá hmotnost kamene.
Bezpečnost práce
Řetězový vazák má přípustné pracovní zatížení WLL 1,12 t (1120 kg) – mnohonásobek maximálního břemene desky na obrubníky (180 kg). Omezujícím prvkem je vždy podtlak, nikoli vazák.
Vodicí rukojeti umožňují obsluze umístit obrubník bez vstupu do nebezpečného prostoru pod ramenem rypadla nebo zdvihacím rámem nakladače.
Při zavěšené práci vždy používejte zajišťovací řetěz břemene.
