Pokládání dlažebních kostek pomocí vakuové technologie
Vakuová technologie eliminuje největší problémy při pokládání dlažebních kostek: přetížení páteře, riziko prasknutí materiálu a pomalé pracovní tempo. Uchopovače GECO 200 a GECO 300 – navržené a vyráběné v Polsku – mění způsob, jakým dlažiči pracují každý den.
Jak funguje vakuová technologie při pokládání dlažby
Vakuový uchopovač GECO je profesionální ruční vakuové zařízení určené ke zdvihání a pokládání dlažebních kostek, chodníkových a terasových desek, žulových, gresových a betonových desek, obrubníků a prefabrikátů. Elektrická turbína (230V) generuje podtlak 35 kPa pomocí tří stupňů komprese – dostatečný i pro přenášení vysoce porézních materiálů.
Zařízení se aktivuje jedním tlačítkem. Dvě osoby zvednou uchopovač za rukojeti a spustí ho na cílový prvek – dlažba je automaticky nasávána sacím talířem. Po přesunutí se prvek spustí a uvolní stisknutím uvolňovací páky u rukojeti. Nastavitelné rukojeti umožňují přizpůsobení zařízení výšce operátora a usnadňují práci v náročných podmínkách, například na schodech.
Obsluha uchopovače – krok za krokem
Zapněte zařízení
Jedním tlačítkem spustíte vakuové turbíny. Před zahájením práce zkontrolujte, zda jsou všechny součásti soupravy na místě a v dobrém stavu a zda je těsnění mezi sacím talířem a upevňovací deskou čisté.
Přiložte uchopovač k prvku
Dvě osoby zvednou zařízení za rukojeti a spustí ho na cílový prvek. Dlažba nebo deska je nasávána automaticky – doba uchopení 0,5 sekundy. Zelená kontrolka potvrzuje bezpečný podtlak.
Přesuňte prvek na cílové místo
Bezpečně manipulujte s prvkem – přeneste dlažbu nad určené místo. Nastavitelné rukojeti snižují zatížení pohybového aparátu operátorů.
Spusťte a uvolněte náklad
Spusťte prvek na cílové místo a stiskněte uvolňovací páku u rukojeti – doba uvolnění 0,3 sekundy. Dlažba bezpečně dosedne na podklad.
⚠ Důležité – sledování provozu zařízení
Během práce pravidelně sledujte varovné kontrolky. Červená kontrolka signalizuje příliš vysokou teplotu zařízení – přerušte práci a umožněte uchopovači odpočinek ventilací. Nikdy nezdvihejte prvky při aktivním červeném signálu. Pokud je přenášený náklad vysoce porézní nebo má praskliny a prohlubně, přenos nemusí být možný – zkontrolujte výběr sacího talíře.
Uchopovače GECO pro pokládání dlažebních kostek

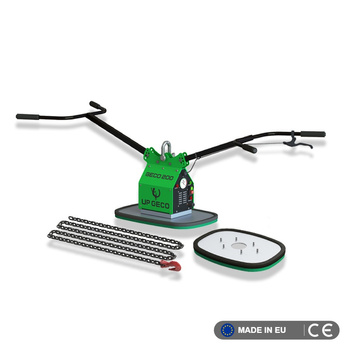

GECO Vacu-200
- Nosnost až 200 kg
- Hmotnost: pouze 18 kg
- Turbína 1500 W, podtlak 35 kPa
- Uchopení 0,5 s / uvolnění 0,3 s
- Napájení 230V (standardní zásuvka)
- Vyměnitelné sací talíře – různé formáty
- Záruka výrobce 12 měsíců
- Vyrobeno v Polsku

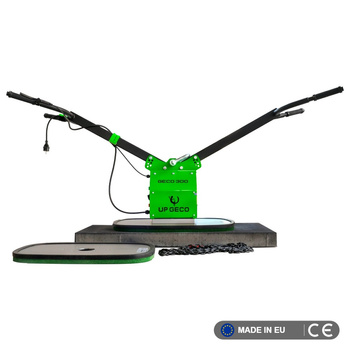

GECO Vacu-300
- Nosnost až 300 kg
- Hmotnost: pouze 18 kg
- Turbína 1850 W, podtlak 35 kPa
- Uchopení 0,5 s / uvolnění 0,3 s
- Napájení 230V (standardní zásuvka)
- Vyměnitelné sací talíře – různé formáty
- Záruka výrobce 12 měsíců
- Vyrobeno v Polsku
Sací talíře – výběr podle typu dlažby
Vyměnitelné sací talíře jsou klíčovým prvkem systému GECO. Mezi sacím talířem a upevňovací deskou uchopovače musí být těsnění – před montáží ho vyčistěte. Sací talíř se přišroubuje šrouby ISO 7380 M8x20 s momentem 23 Nm. Pokud je těsnicí hrana sacího talíře poškozena, před další prací ho vyměňte.
💡 Výběr sacího talíře
Pro standardní betonovou dlažbu postačí talíř 400x300 mm (nosnost 100/160 kg). Pro větší desky používejte talíř 600x375 mm (200/320 kg) nebo 270x780 mm – úzký (200/320 kg), ideální pro schodišťové stupně a velké prvky. Pro obrubníky používejte dedikovaný sací talíř pro obrubníky. U vysoce porézních nebo hrubých materiálů vždy zkontrolujte stav těsnění – opotřebované těsnění výrazně snižuje účinnost podtlaku. Prohlédněte celou nabídku sacích talířů a těsnění UP GECO.
GECO Cart – kdy a jak ho používat

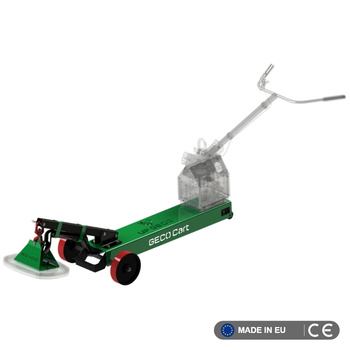

Dlažební vozík GECO Cart – mobilní platforma pro těžko přístupná místa
GECO Cart je mobilní platforma pro přenášení a manévrování betonovými, žulovými a kamennými deskami v těžko přístupných místech. Jeho hlavní předností je práce u stěn a ve vnitřních rozích a při opravných pracích – tam kde jiná řešení nestačí. Kompaktní konstrukce a pevná kola umožňují volné manévrování i v těsných prostorech. Vozík je kompatibilní s uchopovači GECO 200 a GECO 300 – uchopovač se upevní na speciální držák, čímž odpadá nutnost ručního přenášení těžkých prvků.
Nejčastěji kladené otázky
Kolik osob je potřeba k obsluze vakuového uchopovače GECO?
Uchopovač GECO 200 a GECO 300 obsluhují dvě osoby – jedna aktivuje zařízení a přiloží ho k prvku, druhá podporuje přesun. Zařízení se aktivuje jedním tlačítkem, prvek je automaticky nasán sacím talířem.
Je GECO vhodný pro žulové dlažební kostky?
Ano – vyměnitelné sací talíře GECO umožňují přenášení betonové, žulové, gresové dlažby a chodníkových desek. Pro drsné nebo porézní povrchy volíme vhodný sací talíř se správným těsněním. Turbína generuje 35 kPa podtlaku, dostatečné i pro vysoce porézní materiály.
Jak rychle uchopovač GECO uchopí a uvolní prvek?
Doba uchopení je 0,5 sekundy, doba uvolnění 0,3 sekundy. Prvek se uvolňuje stisknutím uvolňovací páky umístěné u rukojeti.
Jaké napětí vyžaduje provoz uchopovače GECO?
Oba modely – GECO 200 i GECO 300 – pracují na standardním napětí 230V, kompatibilním s většinou elektrických instalací na stavbách.
Co dělat, když se rozsvítí červená varovná kontrolka?
Červená kontrolka signalizuje příliš vysokou teplotu zařízení. Přerušte práci a umožněte uchopovači odpočinek ventilací. Nikdy nezdvihejte prvky při aktivním červeném signálu.
Slouží GECO Cart ke snímání dlažby z palety?
Ne – GECO Cart je mobilní platforma pro přenášení a manévrování deskami v těžko přístupných místech: u stěn, ve vnitřních rozích a při opravných pracích. Pro přenášení dlažby z palety slouží přímo uchopovače GECO 200 a GECO 300.
Lze uchopovač GECO používat na schodech?
Ano – nastavitelné rukojeti GECO umožňují přizpůsobení zařízení výšce operátora a usnadňují práci v náročných podmínkách, včetně schodů. Nezávislé nastavení každého ramene rukojeti umožňuje ergonomickou práci operátorů různé výšky.
Jaká je záruka na uchopovače GECO?
Výrobce garantuje opravu nebo výměnu zařízení do 12 měsíců od data nákupu. V případě poruchy nahlaste závadu, připravte zařízení k odvozu kurýrem a opravené zařízení bude zasláno zpět zdarma s použitím originálních dílů.
Vyberte správný uchopovač pro vaši firmu
GECO 200 pro standardní dlažební kostky, GECO 300 pro těžší prvky. Vyrobeno v Polsku, dodávka do celé Evropy.
